앤비젼이 Teledyne Imaging의 고성능 CMOS 아키텍처를 기반으로 한 Falcon4-CLHS 카메라 시리즈를 소개했다. Falcon4-CLHS 카메라는 Area 카메라 시리즈로 대면적 고속 촬영(Large FOV, High speed imaging)에 최적화된 강력한 성능을 제공한다.



Falcon4 카메라 시리즈는 다양한 해상도 모델을 제공하며, 라인업은 2.8M 1200 fps, 11M 600 fps, 37M 120 fps, 67M 91 fps 모델로 구성되어 있다.  중 11M 모델은 PCIe 슬롯의 대역폭을 초과하는 6.6GB/s의 데이터 처리 속도를 지원하며, 67M 모델은 현존하는 60M급 카메라 중에서도 가장 빠른 91fps의 속도를 제공한다.

6.6 GB/s 초고속 고성능 AOI의 대표 카메라, Falon4 11M 600 fps







Falcon4 11M는 초고속 카메라로 PCIe 슬롯의 대역폭을 초과하는 6.6GB/s의 데이터 처리 속도를 지원한다. 앤비젼에 따르면 현존하는 상용 카메라 중 가장 빠른 속도의 카메라 성능이며, 2D 또는 3D AOI에 최적의 솔루션 카메라다.

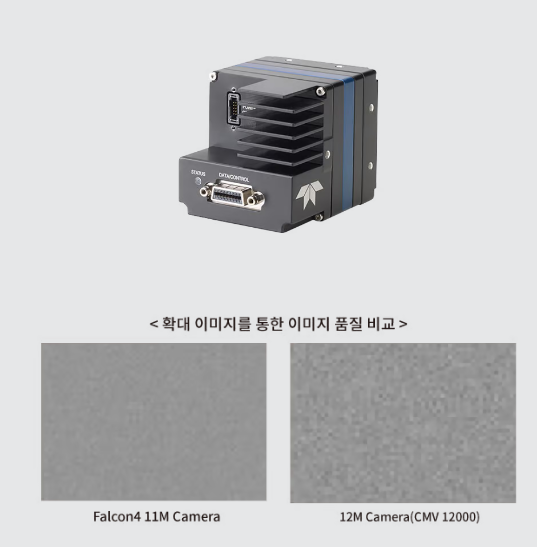

Falcon4 11M는 38 ke 이상의 높은 Full Well Capacity로 우수한 Random Noise 특성을 갖고 있다. 이는 미세한 defect을 검출해야 하는 정밀 장비에 더욱 우수한 성능을 제공한다.



정방형 애플리케이션에 최적화된 Falcon4 67M 91 & 37M 120 fps

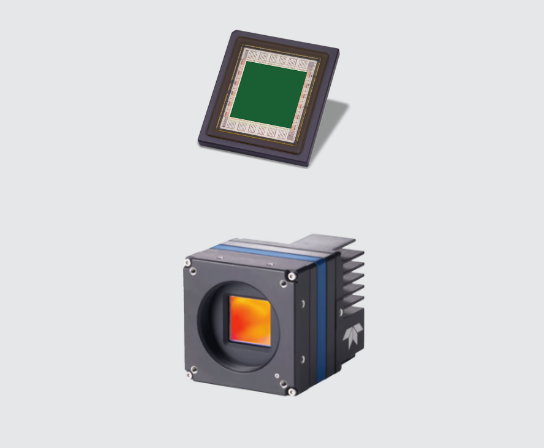

Falcon4 67M 및 37M 카메라는 Teledyne e2v의 최신 기술이 적용된 고해상도 Emerald 정방형 센서(8k x 8k, 6k x 6k)를 사용했다. 카메라는 반도체 패키지 검사 등 1x1 종횡비의 FOV를 사용하는 어플리케이션에 효과적으로 적용할 수 있다.



고해상도 Emerald 센서의 우수한 이미지 품질 및 세부 기능을 통해 정방형 FOV가 필수인 애플리케이션에 탁월한 이미징 솔루션을 제공한다.

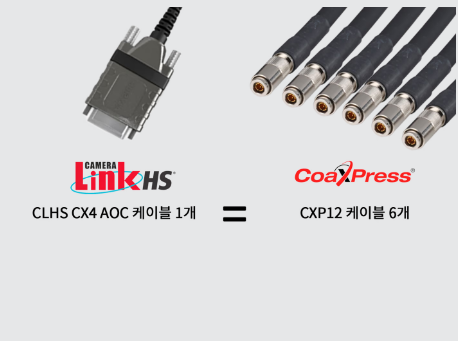

케이블 하나로 긴 거리도 안정적인 데이터 전송(CLHS CX4 AOC)





Falcon4 CLHS 카메라는 초고속 시스템에 적합한 최적의 광섬유 케이블 솔루션을 제공한다.  이 솔루션은 하나의 케이블로 CXP12 x 6 lane과 동일한 전송 속도를 지원하며, 30m 이상 긴 거리에서도 모션 여부와 노이즈 간섭없이 안정적인 성능을 제공한다.



적용 가능 분야(애플리케이션)



PCB 정밀 검사를 위한 3D solder paste, 3D AOI 검사 등에 활용할 수 있다. 검사 영역에 최적화된 다양한 ROI 설정을 통해 최적의 FOV와 검사 속도를 구현할 수 있다.

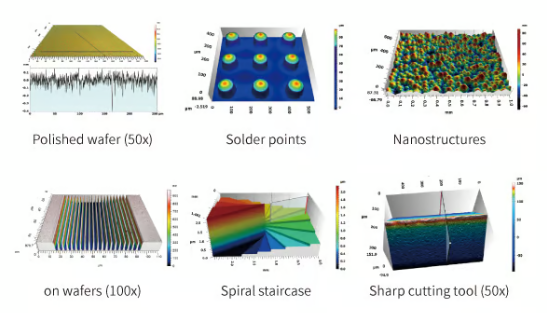

우수한 노이즈 특성과 높은 프레임 속도로 백색광 주사 간섭계(White-light scanning interferometry) 기술을 활용한 3D 측정 모듈에 탑재 가능하다.

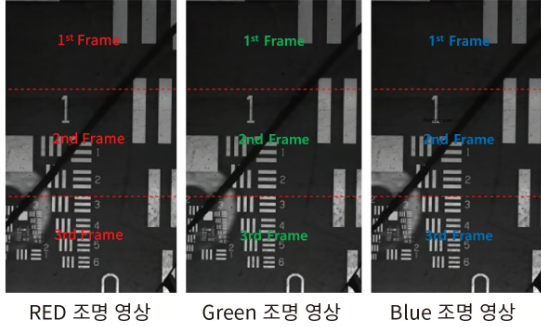

다양한 ROI 설정, 고속 GPIO를 통한 Strobed LED 제어, Cycling mode를 활용하면 고성능 Strobed AOI 장비 설계도 쉽게 구현할 수 있다.
