두산공작기계가 정밀한 가공 및 복합 가공 능력, 편리한 조작성을 갖춘 2018년형 공작기계를 대거 선보였다.

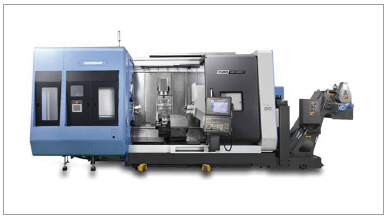

▲ PUMA SMX 2600ST,3100ST



복합 터닝센터 - PUMA SMX 시리즈

먼저 복합 가공 제품 라인업 강화를 위해 하부 터렛 기능을 추가한 PUMA SMX 2600ST, PUMA SMX3100ST 모델을 새롭게 출시하였다.

PUMA SMX2600ST와 PUMA SMX3100ST 제품은 10인치와 12인치 척(15인치 옵션), 1540㎜의 최대 가공 길이와 660㎜의 최대 가공경을 가지고 있어, 크고 긴 소재의 다양한 가공이 가능하다. 최대 축 이송거리는 X축 695㎜, Z1축 1585㎜, Y축 300㎜이며, 급속 이동 속도는 X1, Z1, Y축 각각 48, 48, 36m/min으로 축 이송 거리가 확대되고 급송 이송 속도가 향상되어 더욱 높은 생산성을 구현한다.

PUMA SMX 시리즈는 제1, 제2 스핀들, B축, 밀링의 복합 가공 기능에 12각 고강성 서보 타입 하부 터렛을 이용한 선삭/밀링 기능을 추가하여 더욱 강력한 복합 가공 기능을 구현할 수 있으며, 소량 다품종 생산 시 최대 75%까지 시간을 절약할 수 있다.

수직형 머시닝 센터 - MD 6700

MD 6700은 하이브리드 가이드웨이와 고속 서보 매거진을 적용하여 생산성과 동시에 정밀성을 확보한 차세대 정밀 금형 가공 수직형 머시닝센터다.

가장 부하를 많이 받는 Y축에 LM 가이드와 박스가이드의 장점을 모두 채택해 이송 속도가 빨라지고 정밀도에 영향을 주지 않아 고속 가공에서부터 장시간의 사이클 타임을 요구하는 가공물까지 모두 대응 가능하다. 또 가공 시의 정밀도와 표면 조도를 향상시키기 위해 캠 타입의 매거진이 아닌 서보구동 매거진을 채택하여 진동 발생을 최소화 하였다.

5축 수평형 머시닝센터 - DHF 8000

DHF 8000 장비는 상하형 노딩헤드를 장착하여 한 번의 세팅으로 완제품 가공이 가능한 팔레트 800㎜급의 동시 5축 수평형 머시닝센터다.

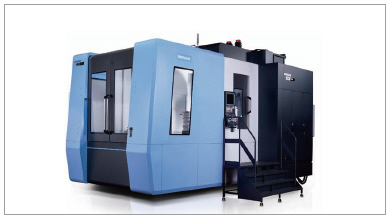

▲ DHF 8000

강력 절삭이 가능한 DHF 8000장비는 로터리 테이블과 노딩헤드 적용을 통해 다면가공의 생산 효율을 높였다. 상하 160도 회전 가능한 노딩헤드는 최대 6000 r/min 최대 603 Nm의 토크를 통해 다양한 가공품 생산에 유리하며 빠른 가공속도로 높은 생산성을 발휘한다.

장비 구조의 정밀도 향상을 위해 Y, Z축에 듀얼 볼스크류를 적용하고, 정강성과 동강성을 확보한 컬럼을 통해 속도와 힘을 모두 갖추었다. DHF 8000 장비는 Center Through 방식의 칩처리 솔루션을 제공한다. 따라서 칩이 많이 배출되는 부품을 가공할 때 유리하다.

5축 컴팩트 머시닝센터 - DVF 5000

DVF 5000은 사용자의 접근성과 작업 효율성을 고려하여 테이블을 설계하였고 B축, C축 회전을 위한 모터는 스퍼기어를 적용하여 내마모성, 내구성을 향상시켰다. 흑연구상주철 소재를 전체 구조에 적용하여 구조의 처짐이나 가성 저하를 방지해 지지대 추가 시, 최대 400㎏의 공작물 가공에도 강력하면서도 정밀한 절삭 가공이 가능하다.

대형 램타입 수직형 터닝센터 - PUMA VTR1620 시리즈

PUMA 1620 시리즈는 램툴 인덱스 시스템을 적용하여 생산성을 더욱 향상한 테이블 사이즈 1600급, 최대 가공경 2000㎜의 대형 램타입 수직형 터닝센터다.

이 시리즈는 PUMA VTR1620과 PUMA VTR1620M의 2가지 제품 라인업을 가지고 있다. PUMA 1620 시리즈는 동급 최대의 가공 영역으로 Full X축(좌우-800/+1,230㎜), Z축 (1,200㎜)의 이송 거리를 확보하여, 직경 2,000㎜, 높이 1,800㎜의 넓은 가공 영역을 제공한다.

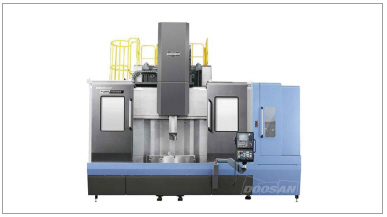

▲ PUMA VTR1620 시리즈

2스핀들 수평형 터닝센터 - PUMA TW2100 시리즈

PUMA TW2100 시리즈는 고속 갠트리로더를 장착한 8인치급 고생산성 2스핀들 수평형 터닝센터다. 이 시리즈는 트랜스미션, 엔진, 파워 트레인, 스티어링 등 자동차의 주요 부품 제작에 필요한 베어링, 브라켓, 기어, 조인트 등 소형 부품들을 대량으로 생산할 때 큰 장점을 가지고 있다.

최대 128㎜ X Ø240㎜ 크기의 부품 가공이 가능하며, 부품 가공범위가 더 큰 기존의 10인치급 PUMA TW2600 시리즈와 함께 두 개의 스핀들, 두 개의 공구대, 고속 갠트리 시스템의 결합은 보다 효율적인 작업 공간 활용과 탁월한 생산성을 제공한다.

갱타입 터닝센터 - Lynx 2100G

Lynx 2100G 모델은 최대 직경 170㎜, 최대 길이 330㎜의 소형 밸브, 베어링, 피팅류 등 대량의 금속 부품을 고속 정밀 가공할 수 있는 6인치급 갱타입 터닝센터다. 종전 모델이 가지고 있던 기계 프레임의 강성과 최대 출력 18.5KW, 최대 토크 118Nm의 강력한 절삭 가공 능력은 유지하면서 열변위 개선을 통해 장시간의 가공 안정성 및 신뢰성을 높이고 공간 효율성과 사용 편의성을 크게 향상한 것이 특징이다.

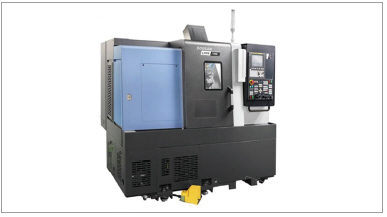

▲ Lynx 2100G

<본 기사는 [머신앤툴 2018년 7월호]에 게재되었습니다.>
