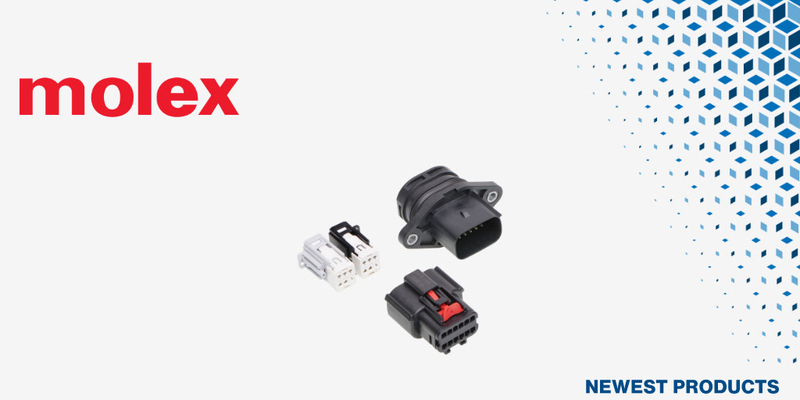

마우저 일렉트로닉스는 몰렉스(Molex)의 MX150 패스스루(pass-through) 밀폐형 커넥터를 공급한다고 23일 밝혔다.



이 솔루션은 오일 냉각 모터와 관련 리졸버·변압기 및 음의 온도 계수(NTC) 온도 센서의 밀폐형 전선 대 전선(wire-to-wire) 구성 및 전선 대 기판(wire-to-board) 구성에 내유성 연결을 제공하는 입증된 밀폐형 패널 실장형 커넥터를 제공한다.



몰렉스 MX150 패스스루 밀폐형 커넥터는 견고하고 현장 테스트를 거친 MX150 폼 팩터를 통합하고 있어, 더 간단하고 안전하게 설계 조립이 가능할 뿐만 아니라 기존 USCAR 커넥터보다 패키지 크기도 작다. 이들 디바이스의 최대 전압은 14VDC, 최대 전류는 12A이다.





이 커넥터 제품들은 12회로, 2열 적층형 2x3 커넥터 설계를 기반으로 구성되며 여기에는 온도 센서 어셈블리용 커넥터와 회전 변압기 어셈블리용 커넥터가 포함된다. 이 적층형 설계는 다른 솔루션에 비해 조달 유연성이 높고 공급망 위험성은 낮다.



또한 1.50mm 터미널 시스템에 빠르고 정확한 체결을 보장하며 견고하고 안정적인 작동을 통해 극한의 온도, 다양한 진동, 그리고 습기 및 화학 물질에 노출된 환경에서도 신뢰할 수 있는 성능을 제공한다. 이 커넥터는 GWM3191 표준에 기초한 IP6K9K 및 GMW3191-S3 밀봉 등급과 GMW3191-V5 진동 등급을 특징으로 한다.



이밖에도 터미널 인터페이스의 포팅과 고유의 2링 실(seal) 옵션을 사용해 탁월한 밀폐 성능을 제공하며 단일 링 실 커넥터보다 향상된 신뢰성을 제공하고 일관된 연결성을 보장한다. 이 같은 2립 링 실(two-lip ring seal) 설계는 더욱 견고한 밀폐를 제공하며 이 커넥터의 안티-오일 실은 오일 냉각 모터 애플리케이션에 이상적이다.
