글로벌 머신비전 공급업체들은 지속적을 혁신제품들을 발표하고 있다. 이들 혁신 제품은 새로운 산업영역에 적용됨으로써 머신비전 시장 확대에 중요한 역할을 담당하고 있다. 특히, 스마트공장의 프로세스에서 중요한 기능을 하는 머신비전 기술은 다양한 산업에서 주목을 받고 있다.

글로벌 머신비전 공급업체들이 발표한 혁신제품들을 정리해봤다.

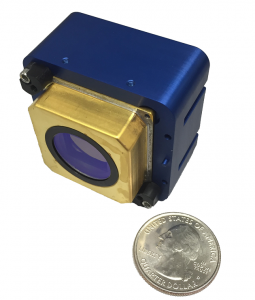

퀀텀 이미징, 개발 한 고해상도 SWIR 카메라

퀀텀 이미징(Quantum Imaging)이 QI-SWIR-HD10 카메라를 출시했다. 새로운 SWIR 카메라는 10x10μm 픽셀 피치, 프로그래밍 가능한 온칩, 그리고 40rms 미만의 판독 잡음 및 0.5μm에서 1,7μm까지의 확장 스펙트럼 범위를 갖는 1280x1024 포맷 InGaAs 검출기를 특징으로 한다.
QI-SWIR-HD10은 16비트 Camera Link 및 아날로그 NTSC 출력 옵션을 제공하며, 공장 구성에 따라 30 또는 60fps를 실행할 수 있다. 카메라의 비동기 레이저 펄스 감지 모드는 단기간의 레이저 펄스의 낮/밤 X-Y 위치를 캡처할 수 있는 2D 센서 역할을 한다. QI-SWIR-HD10은 이미징과 독립적으로 동일한 FOV에서 여러 개의 비동기 지점 이벤트를 추적할 수 있다. 새로운 QI-SWIR-HD10은 반도체 및 태양 전지 제조, 향상된 비전 및 기타 용도로의 지속적인 감시에 적합하다.

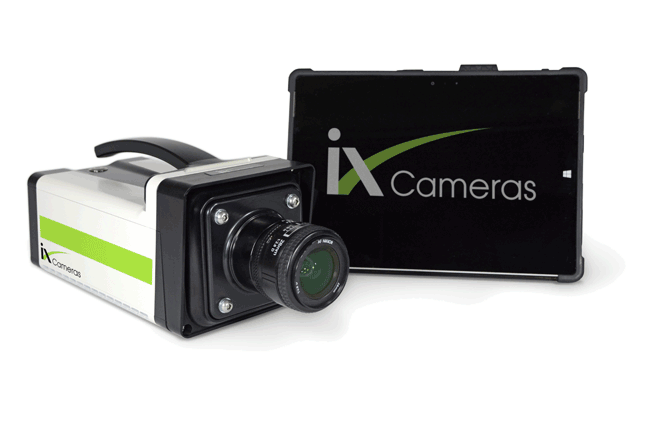

iX 카메라, i-SPEED 5 시리즈 고속 미드 레인지 카메라

iX 카메라(iX Cameras)가 단색 및 컬러 버전을 갖춘 i-SPEED 5 시리즈 중형 카메라 3종류를 출시했다. 이 카메라는 최대 프레임 속도가 500,000fps 인 맞춤형 12비트 CMOS 센서를 기반으로 한다. 빠른 모드 셔터 옵션은 250ns의 노출 시간을 허용한다. 508, 510 및 513 모델은 각각 1980x1080, 3,980, 4,980 및 6,382fps의 이미지 캡처가 가능하다. 신제품들은 13GPixels/s의 처리량을 가지고 있다.
i-SPEED 5 카메라는 내부 냉각 시스템을 갖추고 있으며 환경적으로 밀폐되어 있다. 최대 144GB의 RAM을 장착할 수 있으며 8TB의 내부 SSD 메모리를 포함하고, 500GB, 1TB 및 2TB 버전으로 제공되는 스왑 가능 외부 SSD를 사용할 수 있다. 카메라에는 밝은 환경이나 움직이는 물체에서 초점을 설정하는데 도움이되는 i-FOCUS 알고리즘이 있다. i-SPEED 5 시리즈의 이더넷 연결을 통해 과학적 응용을 위해 카메라를 쉽게 연결할 수 있다.

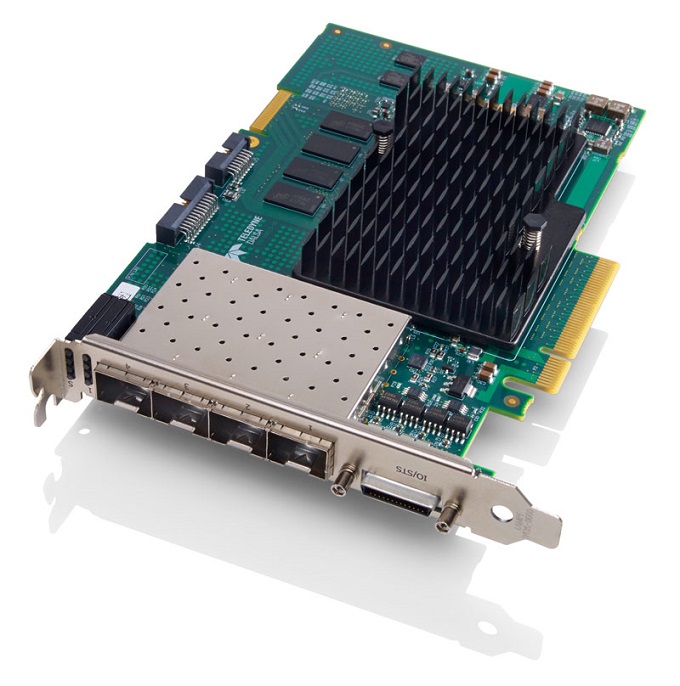

Teledyne DALSA, Xtium2 프레임 그래버 모델

Teledyne DALSA는 PCIe Gen3 플랫폼을 위한 새로운 Xtium 2 프레임 그래버 시리즈에서 두 가지 모델을 출시했다. Xtium2-CLHS PX8은 전송 대역폭이 6.8GBytes/s 이상인 CLHS X 프로토콜을 사용하여 10Gbits/s로 실행되는 7개의 레인을 보유하고 있으며, 15m 이상의 케이블 길이를 사용할 수 있는 능동형 광케이블인 CX4 커넥터를 지원한다.
Xtium2-CLHS FX8은 4개의 양방향 SPF + 모듈을 사용하여 4.0GB의 이미지 포착 및 최대 6.8GB/s의 전송 속도를 제공한다. FX8은 케이블 길이를 100m까지 확장할 수 있으며 여러 개의 독립적인 CLHS 카메라를 지원할 수 있다. 두 보드 모두 AIA의 Camera Link HS 인터페이스와 CoaXPress ver 2.0 및 Camera Link를 지원하며 Sapera LT SDK에서 완벽하게 지원된다.

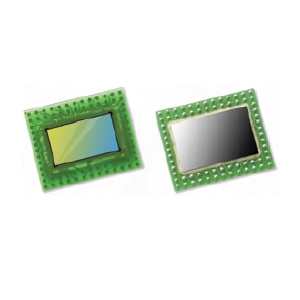

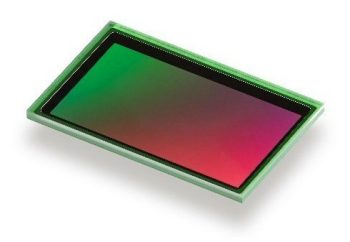

OmniVision Technologies, OS02C10 초저광 이미지 센서

OmniVision Technologies의 OS02C10 이미지 센서는 2.9μm 픽셀 크기와 850μm에서 60%, 940μm에서 40%의 양자 효율을 갖는 2MPixel 센서다. OmniVision에 따르면, 이러한 양자 효율 수준은 시스템 수준의 전력 소비를 3배 감소시킨다.
OS02C10의 SNR1850nm 등급은 23nw/cm2이며 SNR1940nm 등급은 31nw/cm2이다. 1080p 이미지를 생성하는 동안 OS02C10의 SNR1은 0.16lux이다. 새로운 센서는 120db의 높은 동적 범위를 가지고 있다.

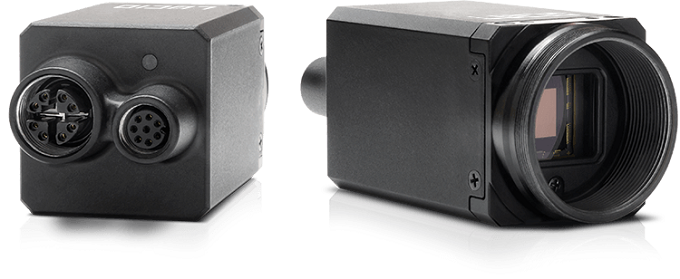

LUCID Vision Lab, Triton GigE 카메라

LUCID Vision Labs의 Triton GigE Vision 카메라 라인은 크기가 29x29mm이며, IP67 등급, M12 이더넷 및 M8 I/O 커넥터 및 선택 사양 IP67 밀봉 렌즈 튜브가 특징이다. Triton 시리즈 카메라는 활성 정렬을 통해 이미지 센서 경사 및 회전을 최소화한다.
새로운 Triton 카메라는 GigE Vision 2.0 및 GenlCam3을 준수한다. 소니 IMX250MZR/MYR 편광 센서 5메가 픽셀, 소니 IMX304 글로벌 셔터 CMOS 센서 12.3MPX, 소니 IMX183 롤링 셔터 CMOS 이미지 센서 20MPX를 포함하여 0.4 - 20MPx 범위다.

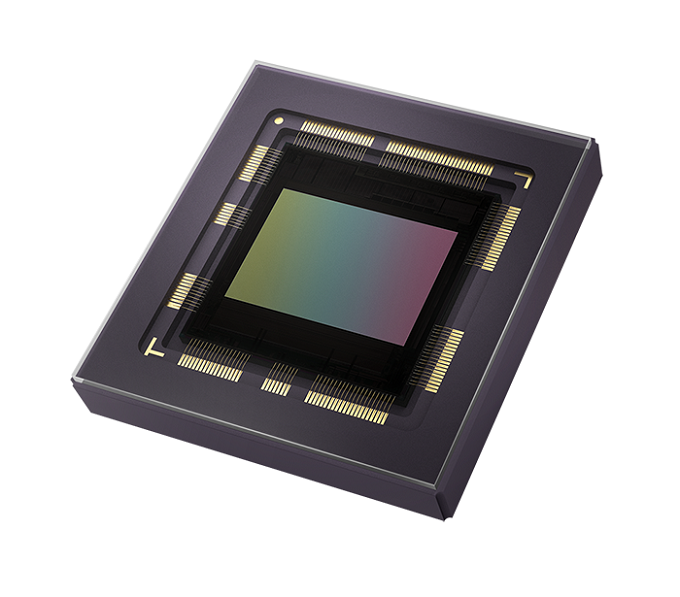

Teledyne e2v, Emerald 라인에 5Mpixel CMOS 이미지 센서 추가

Teledyne e2v이 Emerald 5M을  Emerald CMOS 이미지 센서 라인에 새로 추가했다. 이 제품은 단색 및 컬러로 제공되는 1/1.8" 광학 포맷의 5MPixel 센서이며, 2.8um 저잡음 글로벌 셔터 픽셀을 특징으로 한다. 2560 x 1936 어레이로 제공되며 4와이어, MIPI CSI-2 인터페이스를 통해 10비트에서 50fps를 스트리밍할 수 있다.
머신비전 애플리케이션에 최적화 된 Emerald 5M에는 5°차 광선 각도 보정 기능이 포함되어 있다. 이 센서는 1.99mm 두께의 cLGA 패키지 또는 소형 팬 아웃 패키지로 제공된다. 다중 관심 영역, 서브 샘플링, 단일 프레임 노출 및 단일 프레임 HDR은 모두 Emerald 5M의 임베디드 기능이다. Teledyne e2v는 2019 년 1분기에 Emerald 5M의 샘플을 제공할 예정이다.


SmartSens, 저조도 환경용 4MPixel CMOS 이미지 센서

SmartSens는 3.0μm 픽셀, 1/1.8" 광학 크기, 4MPixel 해상도에서 최대 60fps까지 지원하는 BSI 기술을 기반으로 한 SC4210 CMOS 이미지 센서를 발표했다 .SC4210은 최대 4800m/Vlux는 최대 신호 대 잡음비가 43dB이며 100dB 이상의 동적 범위를 지원한다.
SC4210은 또한 850nm에서 940nm 대역의 양자 효율을 두 배로 향상시키는 NIR 향상 기능을 갖추고 있다. SmartSens는 SC4210이 얼굴 인식, 모션 카메라, 산업용 카메라 등을 위해 설계됐다. 새로운 이미지 센서는 현재 양산 중에 있다.

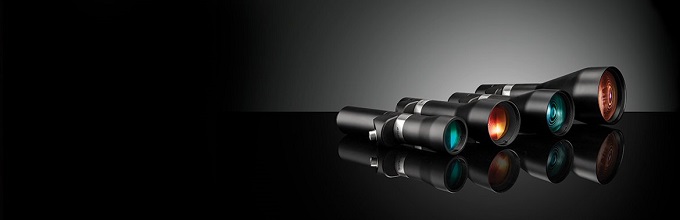

에드몬드옵틱스, Techspec MercuryTL 액체 렌즈 텔레센트릭 렌즈

에드몬드옵틱스(Edmund Optics, 이하EO)는 TECHSPEC MercuryTL  액체 렌즈 텔레센트릭 렌즈(Liquid Lens Telecentric Lenses)를 출시했다. 이 다기능 집적 렌즈는 텔레 센트릭 렌즈의 이미징 성능과 액체 렌즈의 유연성을 결합한다. 이 독창적으로 설계된 렌즈는 신속한 피사계 심도 조정이 필요한 측정, 측정 및 배치 응용 프로그램에 이상적이다.
TECHSPEC MercuryTL 액체 렌즈 텔레센트릭 렌즈는 시차(또는 원근) 오류를 제거하고 초점을 전자식으로 제어하는 ​​액체 렌즈와 결합시키는 등 텔레센트릭 렌즈의 고유한 기능을 활용한다. 액체 렌즈는 텔레센트릭 렌즈의 초점을 곡률을 변경하는데 사용한다. 이 통합 디자인을 통해 사용자는 작동 거리를 빠르게 조정할 수 있으며, 전체 작동 거리 범위에서 텔레센트릭, 왜곡 및 이미지 성능을 유지할 수 있다. 통합 액체 렌즈는 빠른 자동 초점 기능을 제공하며 머신비전에 이상적이며 신속하게 물체에 초점을 맞출 수 있는 기능을 제공하지만, 표준 텔레 센트릭렌즈는 초점을 빨리 조정할 수 없다.
TECHSPEC MercuryTL 액체 렌즈 텔레센트릭 렌즈는 기본 배율(PMAG)이 0,15X, 0,25X, 0,37X 및 0,75X 인 4 가지 모델로 제공된다. RoHS 준수 C- 마운트 텔레센트릭 렌즈는 최대 카메라 센서 포맷이 1/2", 조리개가 f/10이며 Optotune Industrial Electric Lens Driver와 Hirose 케이블은 둘 다 별도로 판매되어 액체로의 전류를 제어한다.

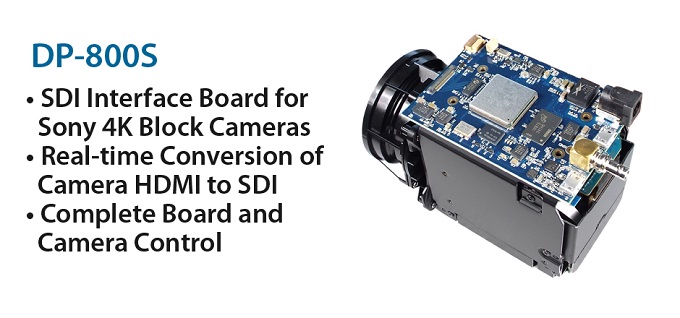

dPict 이미징, DP-800S 인터페이스 보드

dPict Imaging의 새로운 DP-800S 인터페이스 보드는 Sony 4K 블록 카메라의 비디오 데이터를 SDI 형식으로 변환하고 단일 BNC 커넥터를 통해 레벨 A 또는 레벨 B 6G-SDI 출력을 지원한다. DP-800S 'FPGA는 최대 12.5G의 주파수를 지원하는 통합된 첨단 신호 컨디셔닝 및 클록 데이터 복구 기능을 갖춘 다중 고속 및 저지연 트랜시버를 특징으로 한다.
DP-800S는 FCB-ES8230, FCB-ER8300, FCB-ER8530 및 FCB-ER8550 카메라를 지원하며 OEM 통합을 위한 완벽한 보드 및 카메라 제어 기능과 카메라 연결을 위한 30 핀 마이크로 동축 케이블 기능을 제공한다. DP-800S는 카메라에 전원을 공급하고 USB 케이블을 통해 Sony VISCA 명령을 전송할 수 있는 옵션을 제공한다.

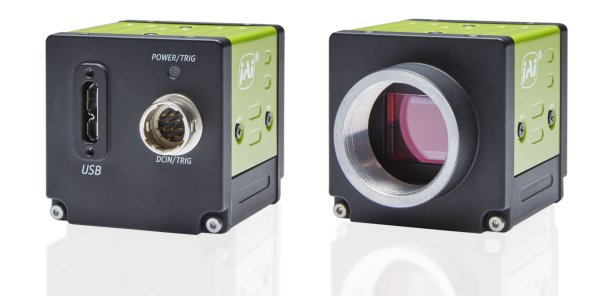

JAI, USB3 Vision 12.4MPixel 카메라

JAI Spark 시리즈, SP-12401M-USB 단색 모델 및 SP-12401C-USB 컬러 모델의 최신 카메라는 소니 Pregius IMX304 CMOS 이미지 센서 주변에 구축된 12.4MPixel 카메라로, 3.45μm 픽셀과 2.5미만의 노이즈 등급을 특징으로 한다. SP-12401-USB 카메라는 최대 해상도(4112 x 3008 단색, 4088 x 3000 컬러)로 8비트 흑백 및 원시 바이어에서 23.4fps를 실행할 수 있다.
새로운 카메라는 크기가 44 x 44 x 44mm이고 80G 충격 등급 및 10G 진동 등급을 가진다. 표준 USB3 Vision 인터페이스가 장착되어 있다. 별도의 12핀 커넥터가 전원 및 트리거링을 제공할 수 있다.
SP-12401C-USB 모델은 5 x 5 de-Bayering 알고리즘을 통한 24비트 및 30비트 보간 기능과 6개의 기본 색상 및 보색을 최대 2배까지 향상시킬 수 있는 색상 향상 기능을 갖추고 있다. 두 가지 SP-12401-USB 모델은 단일 및 다중 ROI 기능, 엣지 강화 기능 및 1.1 인치 광학 형식의 C 마운트 렌즈를 지원한다.

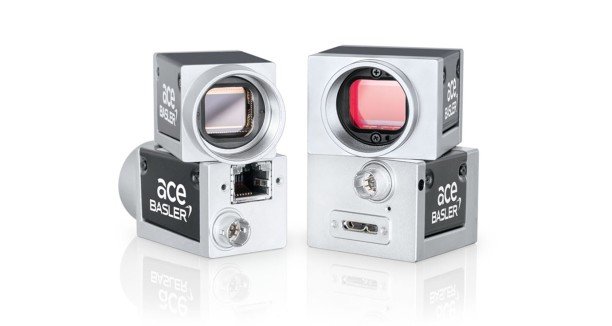

바슬러, 20MPixel ace U 검사 카메라

바슬러(Basler)의 ace U 검사 카메라의 신모델 중 네 가지 모델은 Sony Exmor R 시리즈의 CMOS 롤링 셔터 IMX183 센서를 사용하여 최대 20fps(17fps)의 해상도로 이미지를 생성한다. 1" 센서는 2.4μm의 픽셀 크기를 제공하며 낮은 샷 노이즈를 제공하며 새로운 에이스 U 모델은 29 x 29mm 풋 프린트를 가지고 있다.
이 4가지 새로운 에이스 U 모델에는 컬러 및 흑백 카메라를 위한 바슬러의 PGI 기능과 GigE 및 USB 3.0 인터페이스가 있다. GigE 모델은 또한 PTP와 같은 GigE Vision 2.0 기능을 제공한다. 바슬러는 새로운 카메라를 PCB 또는 디스플레이 제작시 검사에 이상적인 것으로 홍보하고 있다.

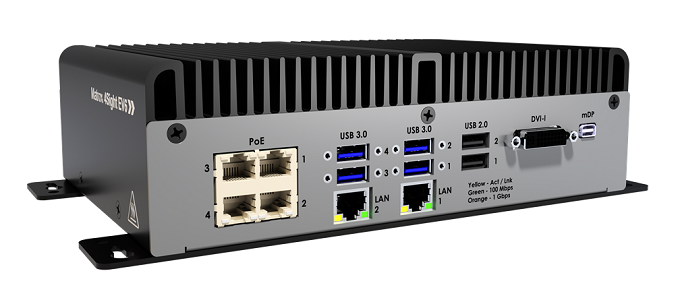

매트록스 이미징, Matrox 4Sight EV6 비전 컨트롤러

매트록스 이미징(Matrox Imaging)은 Matrox 4Sight EV6 비전 컨트롤러를 발표했다. 이 컨트롤러는 7 세대 인텔 코어 프로세서를 기반으로 제작되었다. 새로운 비전 컨트롤러에는 GigE Vision 및 USB3 카메라에 연결할 수 있는 4개의 기가비트 이더넷 포트와 4개의 SuperSpeed USB 포트가 있다. 기가비트 이더넷 포트는 또한 PoE(Power-over-Ethernet) 기능을 지원한다.
Matrox 4Sight EV6에는 레거시 자동화 장치에 대한 연결을 지원하는 RS-232/RS-485 포트가 있다. 2개의 추가 GigE 포트는 셀 및 엔터프라이즈 네트워크에 연결하고 하드웨어 지원 PROFINET 통신을 포함할 수 있다. 회전식 지원 기능이 있는 통합 실시간 디지털 I/O는 장비 동기화를 지원할 수 있다.
Matrox 4Sight EV6는 팬이 없기 때문에 물리적 유지 관리의 필요성이 줄어든다. 새로운 비전 컨트롤러의 조기 액세스 버전은 2019년 1분기에 Matrox에서 제공될 예정이다.


LMI Technologies, Gocator 3D 센서 펌웨어 버전 5.1

LMI Technologies는 Gocator 3D 스캐닝 및 검사 센서용 펌웨어 버전 5.1을 출시했다. 버전 5.1에는 PROFINET 및 UR 통합 지원 기능, 부품이 서로 닿거나 겹쳐져 있어도 부품을 구별 할 수 있는 곡면 분할 도구 및 측정 경로를 정의할 수 있는 곡면 트랙 도구가 포함되어 있다.
LMI Technologies에 따르면, 펌웨어 버전 5.1 도구는 인라인 그레이딩 및 식품 품목 분류, 전자 장치의 접착제 비드 높이 및 부피 측정, 공장 자동화 응용 프로그램의 로봇 시스템 설정과 같은 작업에서 Gocator 센서의 효율성을 높일 수 있다.
